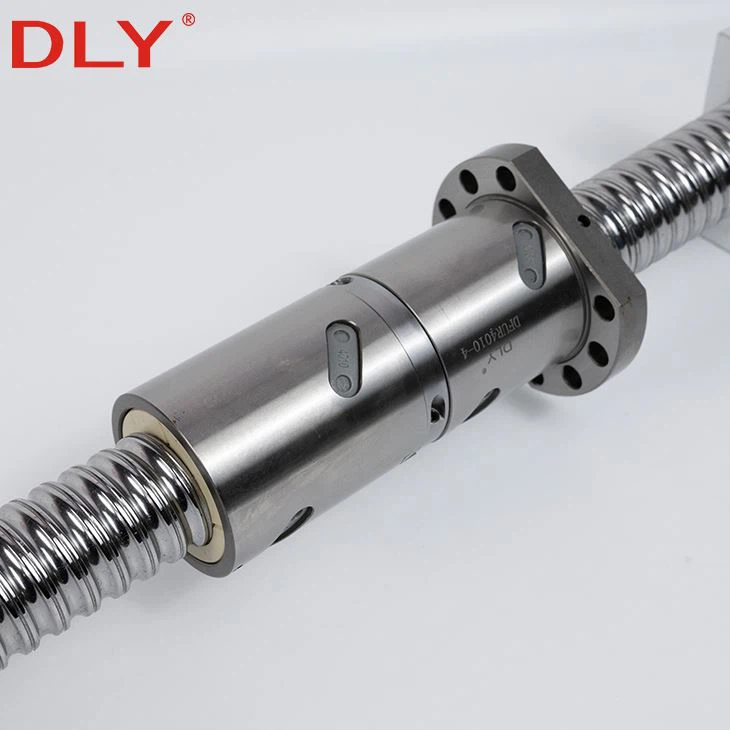

Scriú Liathróid Dúbailte (Scriú Liathróid Cnó Dúbailte) Cur síos
Déantar Scriúnna Liathróid Dhúbailte DLY, ar a dtugtar scriúnna liathróid cnó dúbailte freisin, le scriúnna cruach S55C agus cnónna cruach 20CrMo, iad araon cruaite go 58-62 HRC le haghaidh cruinneas ard agus marthanacht. Cuireann DLY sraitheanna tóir ar nós DFU agus DFI ar fáil le haghaidh feidhmíochta iontaofa i dtrealamh CNC agus uathoibrithe.
Scriú Liathróid Cnó Dúbailte: Struchtúr, Prionsabal Oibre agus Scaipeadh Ball
Struchtúr Bunúsach agus Prionsabal Oibre
Dearadh Cnó Dúbailte
Tá an scriú liathróid dúbailte comhdhéanta de dhá chnó liathróid réamh-teannaithe, a chuireann deireadh le himréiteach aiseach trí réamh-chomhbhrú, agus a fheabhsaíonn rigidity aiseach agus cruinneas droim ar ais (gan aon backlash). I measc na modhanna réamh-géaraithe tá réamh-ghéarú gasket, géarú roimh an earraigh nó cur isteach díreach roimh an ngéarú.
Scaipeadh liathróid
Tá cainéal scaipeadh liathróid neamhspleách (scaipeadh inmheánach nó scaipeadh seachtrach) taobh istigh de gach grúpa cnónna. Rollaíonn na liathróidí idir an scriú agus an cnó chun an tairiscint rothlach a thiontú go tairiscint líneach. Tá an comhéifeacht frithchuimilte íseal (thart ar 0.002 ~ 0.005), agus is féidir leis an éifeachtúlacht a bhaint amach Níos mó ná 90%.
Gnéithe Scriú Ball Cnó Dúbailte agus Feidhmchláir
Buntáistí lárnacha
Ard-rigidity
Roinneann an struchtúr cnó dúbailte an t-ualach, tá friotaíocht turrainge agus creathadh níos láidre aige, agus tá sé oiriúnach do chásanna ualaigh ard.
Uimh backlash
Cuireann an dearadh géaraithe scriú liathróid dúbailte deireadh le himréiteach aiseach agus cinntíonn sé cruinneas suímh arís agus arís eile (suas le ± 0.01mm nó níos airde fós).
Saol fada
Laghdaíonn frithchuimilt rollta an liathróid caitheamh agus cuimilt, agus tá an saol i bhfad níos faide ná mar a bhíonn ag gnáth-scriúnna luaidhe.
Ardluais
Giniúint teasa íseal, rud a ligeann luasanna oibriúcháin níos airde (ní mór comhoibriú le córas fuaraithe nó dearadh luaidhe mór).
Gnáthchásanna iarratais
Uirlisí meaisín cnc
Úsáidtear é le haghaidh beatha fearsaidí, suíomh iris uirlisí agus páirteanna eile de riachtanais ardchruinneas agus rigidity.
Trealamh leathsheoltóra
Rialú gluaisne ultra-beachtais ar nós láimhseáil sliseog agus binse oibre liteagrafaíocht.
Aeraspáis
Cásanna ard-ualaigh agus ard-iontaofachta cosúil le rialú rudder agus coigeartú fearas tuirlingthe.
Robots tionsclaíochta
Tiomántán comhpháirteach nó ais líneach chun cruinneas tairiscint athchleachtach a fheabhsú.
Sonraí Táirge
Tá an cnó dúbailte roinnte sa phríomhchnó agus sa chnó cúnta, agus tá an píosa ceangail lár ceangailte leis an dá bhioráin sorcóireach. Is é an cuspóir atá leis an réamh-ghéarú a mhéadú le go n-oibreoidh sé go réidh. Riachtanais chruinneas ginearálta úsáid mheicniúil níos airde.
Cineál (CINEÁL ):DFU(DIN 69051FOIRM B)
X Trí Pholl 6-(thr.)
d Níos lú ná nó cothrom le 32, d Níos lú ná nó cothrom le 40 Aonad: mm
I: Luaidhe Da: Ball Dia.N:líon na gciorcal coirníníLíon Ciorcaid K: stiffness docht (Kgf/μm)
Lód Bunúsach Rátála Statach Dinimiciúla(Kgf)
|
Cineál Múnla |
Sonraí Tagartha Toisí an Scriú Liathróid agus an Chnó |
||||||||||||||
|
d |
1 |
da |
D |
A |
B |
L |
W |
X |
H |
Q |
N |
Ca |
Cóa |
K |
|
|
DFU1604-4 |
4 |
2.381 |
28 |
48 |
10 |
80 |
38 |
5.5 |
40 |
M6 |
4 |
629 |
1270 |
42 |
|
|
DFU1605-3 |
5 |
3.175 |
28 |
48 |
10 |
86 |
38 |
5.5 |
40 |
M6 |
3 |
765 |
1240 |
30 |
|
|
DFU1605-4 |
16 |
5 |
3.175 |
28 |
48 |
10 |
100 |
38 |
5.5 |
40 |
M6 |
4 |
780 |
1790 |
43 |
|
DFU1610-3/2 |
10 |
3.175 |
28 |
48 |
10 |
96 |
38 |
5.5 |
40 |
M6 |
3 |
721 |
1249 |
28 |
|
|
DFU2005-3 |
5 |
3.175 |
36 |
58 |
10 |
86 |
47 |
6.6 |
44 |
M6 |
3 |
860 |
1710 |
42 |
|
|
DFU2005-4 |
20 |
5 |
3.175 |
36 |
58 |
10 |
101 |
47 |
6.6 |
44 |
M6 |
4 |
1130 |
2380 |
52 |
|
DFU2010-3/2 |
10 |
3.175 |
36 |
58 |
10 |
96 |
47 |
6.6 |
44 |
M6 |
3 |
830 |
1680 |
38 |
|
|
DFU2505-3 |
5 |
3.175 |
40 |
63 |
10 |
86 |
51 |
6.6 |
48 |
M6 |
3 |
980 |
2300 |
60 |
|
|
DFU2505-4 |
25 |
5 |
3.175 |
40 |
63 |
10 |
101 |
51 |
6.6 |
48 |
M6 |
4 |
1280 |
3110 |
65 |
|
DFU3205-4 |
5 |
3.175 |
50 |
81 |
12 |
102 |
65 |
9 |
62 |
M6 |
4 |
1450 |
4150 |
82 |
|
|
DFU3210-4 |
10 |
6.350 |
50 |
81 |
14 |
162 |
65 |
9 |
62 |
M6 |
4 |
3390 |
7170 |
86 |
|
|
: DFU4005-4 |
40 |
5 |
3.175 |
63 |
93 |
14 |
105 |
78 |
9 |
70 |
M8 |
4 |
1610 |
5330 |
90 |
|
DFU4010-4 |
10 |
6.350 |
63 |
93 |
14 |
165 |
78 |
9 |
70 |
M8 |
4 |
3910 |
9520 |
105 |
|
|
DFU5010-4 |
50 |
10 |
6.350 |
75 |
110 |
16 |
171 |
93 |
11 |
85 |
M8 |
4 |
4450 |
12500 |
131 |
|
DFU6310-4 |
10 |
6.350 |
90 |
125 |
18 |
182 |
108 |
11 |
95 |
M8 |
4 |
5070 |
16600 |
150 |
|
|
DFU6320-4 |
63 |
20 |
9.525 |
95 |
135 |
20 |
290 |
115 |
13.5 |
100 |
M8 |
4 |
7573 |
23860 |
160 |
|
DFU8010-4 |
10 |
6.350 |
105 |
145 |
20 |
182 |
125 |
13.5 |
110 |
M8 |
4 |
5620 |
21300 |
182 |
|
|
DFU8020-4 |
20 |
9.525 |
125 |
165 |
25 |
295 |
145 |
13.5 |
130 |
M8 |
4 |
8485 |
30895 |
195 |
|
|
DFU10020-4 |
100 |
20 |
9.525 |
150 |
202 |
30 |
340 |
170 |
17.5 |
155 |
M8 |
4 |
9420 |
39183 |
260 |
Cód ainmniúil scriú liathróid
(1) Cineál cnó
- S: Cnó Aonair D: Cnó Dúbailte F: Flange C: Gan Flange
- S: cnó méid DIN
- T:T-Cnó
- I: Cineál I cnó
- V:V-chnó
- Cnó cineál E:E
- Cnó cineál K:K
- U: cnó méid DIN
- Treo cnó
(2). R: Ar chlé L: Ar dheis
(3). Trastomhas seachtrach scriú luaidhe (mm)
(4).luaidhe (mm)
(5).Líon na rollaí coirníní (líon na rollaí X líon na gcolún)
Líon toirteanna: T:1 A:1.5(nó1.7) B:2.5 C:3.5. Mar Shampla:(B2=2.5X2)
(6). Cineál flange
N: gan scamhadh S: scamhadh singil D(U): scamhadh dúbailte
(7). Cód Próisis:
G(P): Meilt F(T): Déantúsaíocht
(8).aicme cruinneas luaidhe: C0, C1, C2, C3, C5, C7, C10
(9). Fad iomlán seafta scriú (mm)
(10).Leibhéal glantacháin sa treo aiseach: P0, P1, P2, P3, P4
Téarmaí chuncruinneas luaidhe
|
(1)Téarmaí |
Marcanna |
Brí |
|
Luach sprice na luaidhe carnach |
T |
Laistigh den raon snáithe éifeachtach, deirtear gurb é an luaidhe tagartha carnach lúide an luaidhe ainmniúil charnach an difríocht. Is é sin, meastar fachtóirí cosúil le leathnú teirmeach agus dífhoirmiúchán leaisteacha le linn oibriú. Forlíontar an luaidhe ainmniúil carnach roimh ré, agus déantar an scriú dá réir sin. Braitheann a luach ar thurgnamh nó ar thaithí. |
|
luaidhe iarbhír carnach |
Luaidhe carnach an tomhais iarbhír. |
|
|
luaidhe ionadaíoch carnach |
An líne dhíreach a ionadaíonn claonadh na luaidhe iarbhír carnaí, a fhaightear tríd an modh is lú cearnach den chuar luaidhe iarbhír carnach nó modh comhchosúil. |
|
|
Earráid maidir le luaidhe ionadaíoch carnach |
E |
Luach an luaidhe ionadaíoch carnach lúide an luaidhe tagartha carnach. |
|
Athrú |
e e300 e2π |
Sonraítear leis na 3 mhír seo a leanas uasleithead na luaidhe carnach iarbhír arna srathú ag 2 líne dhíreach arna tarraingt comhthreomhar leis an luaidhe ionadaíoch carnach. Leithead uasta laistigh den fhad snáithe éifeachtach. Glacfar uasleithead 300mm laistigh den fhad snáithe éifeachtach. Rothlú seafta scriú 1 cas den raon, comhfhreagraíonn an cnó le haon uillinn uainíochta ar ghluaiseacht treo ais an luach tomhaiste agus luach tagartha difríocht an leithead uasta. |
(2)Luachanna Incheadaithe earráid luaidhe Ionadaí Carnach (± E) agus athrú (e) (JIS B1192) agus (GB/T 17587)
|
Rang Cruinneas JIS GB |
C0 C1 |
C1 C2 |
C2 C3 |
C3 C4 |
C5 |
C7 |
C10 |
|||||||
|
Fad snáithe éifeachtach (mm) |
Thuas |
Seo a leanas |
±E |
e |
±E |
e |
±E |
e |
±E |
e |
±E |
e |
e |
E |
|
100 |
3 |
3 |
3.5 |
5 |
5 |
7 |
8 |
8 |
18 |
18 |
± 50/300mm |
± 210/300mm |
||
|
100 |
200 |
3.5 |
3 |
4.5 |
5 |
7 |
7 |
10 |
8 |
20 |
18 |
|||
|
200 |
315 |
4 |
3.5 |
6 |
5 |
8 |
7 |
12 |
8 |
23 |
18 |
|||
|
315 |
400 |
5 |
3.5 |
7 |
5 |
9 |
7 |
13 |
10 |
25 |
20 |
|||
|
400 |
500 |
6 |
4 |
8 |
5 |
10 |
7 |
15 |
10 |
27 |
20 |
|||
|
500 |
630 |
6 |
4 |
9 |
6 |
11 |
8 |
16 |
12 |
30 |
23 |
|||
|
630 |
800 |
7 |
5 |
10 |
7 |
13 |
9 |
18 |
13 |
35 |
25 |
|||
|
800 |
1000 |
8 |
6 |
11 |
8 |
15 |
10 |
21 |
15 |
40 |
27 |
|||
|
1000 |
1250 |
9 |
6 |
13 |
9 |
18 |
11 |
24 |
16 |
46 |
30 |
|||
|
1250 |
1600 |
11 |
7 |
15 |
10 |
21 |
13 |
29 |
18 |
54 |
35 |
|||
|
1600 |
2000 |
18 |
11 |
25 |
15 |
35 |
21 |
65 |
40 |
|||||
|
2000 |
2500 |
22 |
13 |
30 |
18 |
41 |
24 |
77 |
46 |
|||||
|
2500 |
3150 |
26 |
15 |
36 |
21 |
50 |
29 |
93 |
54 |
|||||
|
3150 |
4000 |
30 |
18 |
44 |
25 |
60 |
35 |
115 |
65 |
|||||
|
4000 |
5000 |
52 |
30 |
72 |
41 |
140 |
77 |
|||||||
|
5000 |
6300 |
65 |
36 |
90 |
50 |
170 |
93 |
|||||||
|
6300 |
8000 |
110 |
60 |
210 |
115 |
|||||||||
|
8000 |
10000 |
260 |
140 |
|||||||||||
|
10000 |
12500 |
320 |
170 |
|||||||||||
(3)Tábla 3 Luachanna Incheadaithe (JIS B1192) agus (GB/T 17587) le haghaidh Athraithe (e300) agus Swing (e2π) Fad Snáithe 300mm
|
Aicme Cruinneas JIS GB |
C0 C1 |
C1 C2 |
C2 C3 |
C3 C4 |
C5 |
C7 |
C10 |
|
e300 |
3.5 |
5 |
7 |
8 |
18 |
50 |
210 |
|
e2π |
3 |
4 |
5 |
6 |
8 |
